دیگ بخار ۳ پاس چیست؟

دیگ بخار سه‌پاس (۳-Pass Boiler) به دیگی گفته می‌شود که گازهای حاصل از احتراق، مسیر دیگ را سه بار طی می‌کنند و سپس وارد دودکش می‌شوند. دیگ‌های سه‌پاس امروزه به عنوان رایج‌ترین نوع دیگ بخار در کارخانجات و صنایع مختلف شناخته می‌شوند.

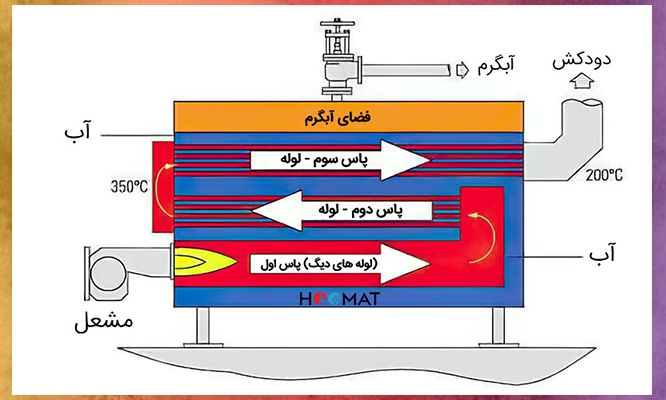

نحوه عملکرد دیگ بخار ۳ پاس

1. پاس اول (کوره): همانند دیگ دوپاس، شعله و گازهای داغ ابتدا از کوره عبور می‌کنند.

2. پاس دوم (لوله‌های دود رفت): گازها پس از خروج از کوره، وارد لوله‌های دود شده و از انتهای دیگ به سمت جلو حرکت می‌کنند.

3. پاس سوم (لوله‌های دود برگشتی): در انتهای مسیر پاس دوم، گازها مجدداً تغییر مسیر داده و از طریق ردیف دیگری از لوله‌ها به سمت انتهای دیگ بازمی‌گردند و در این مسیر، حرارت بیشتری به آب منتقل می‌کنند.

4. خروج از دودکش: پس از طی سه مسیر، گازها با دمای بسیار پایین‌تر از دودکش خارج می‌شوند.

مزایای دیگ بخار ۳ پاس

• راندمان حرارتی بالا: به دلیل عبور طولانی‌تر گازهای داغ، حرارت بیشتری جذب شده و راندمان به ۸۵ تا ۹۲ درصد می‌رسد.

• مصرف سوخت بهینه: با جذب حرارت بیشتر، سوخت کمتری برای تولید بخار مورد نیاز مصرف می‌شود.

• کاهش هزینه‌های عملیاتی: صرفه‌جویی در مصرف سوخت در طولانی‌مدت، هزینه‌های جاری را به طور قابل توجهی کاهش می‌دهد.

• دمای پایین‌تر گازهای خروجی: اتلاف حرارت از دودکش به حداقل می‌رسد.

• عمر مفید بالاتر: طراحی پیشرفته‌تر و انتقال حرارت یکنواخت‌تر، باعث کاهش تنش‌های حرارتی و افزایش طول عمر دیگ می‌شود.

معایب دیگ بخار ۳ پاس

• هزینه اولیه بالاتر: طراحی پیچیده‌تر، تعداد لوله‌های بیشتر و فرآیند تولید دقیق‌تر، قیمت تمام‌شده را افزایش می‌دهد.

• وزن و ابعاد بیشتر: به دلیل وجود لوله‌های بیشتر، دیگ سنگین‌تر و بزرگ‌تر است.

• نیاز به فضای بیشتر: برای نصب به فضای بیشتری نسبت به دیگ دوپاس نیاز دارد.
