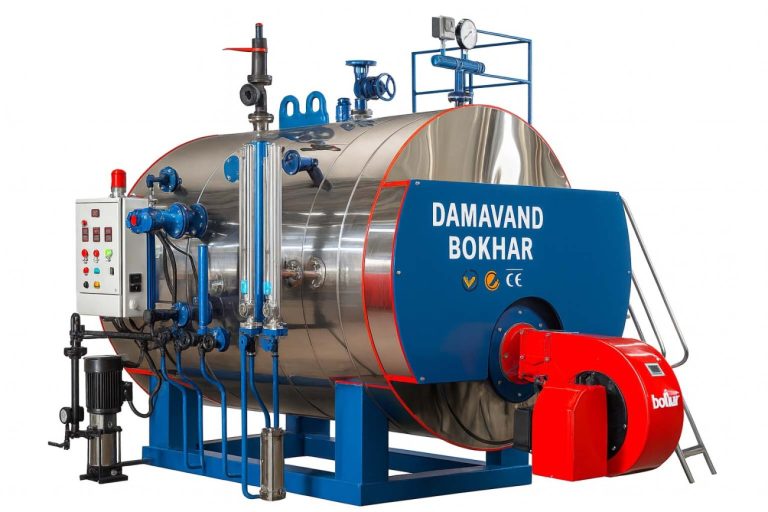

اجزای اصلی دیگ بخار

یک دیگ بخار صنعتی از بخش‌های مختلفی تشکیل شده است که هر کدام وظیفه خاصی بر عهده دارند:

۱. بدنه اصلی (Shell)

محفظه اصلی و استوانه‌ای شکل دیگ است که آب و بخار درون آن قرار می‌گیرد. بدنه معمولاً از ورق‌های فولادی با کیفیت بالا مانند ST۳۷ یا A۵۱۶ Gr۷۰ ساخته می‌شود.

۲. کوره یا آتش‌دان (Furnace)

محفظه‌ای که شعله مشعل در آن ایجاد شده و احتراق انجام می‌شود. کوره در دیگ‌های لوله‌آتشی معمولاً به صورت موج‌دار طراحی می‌شود تا انبساط حرارتی را بهتر جذب کند.

۳. لوله‌های آتشخوار (Fire Tubes)

لوله‌هایی هستند که گازهای داغ حاصل از احتراق از درون آنها عبور می‌کنند و حرارت خود را به آب اطراف لوله‌ها منتقل می‌سازند. این لوله‌ها معمولاً از نوع بدون درز (Seamless) و با استاندارد ST۳۵.۸ هستند.

۴. مشعل (Burner)

دستگاهی است که سوخت را با هوا ترکیب کرده و می‌سوزاند تا انرژی حرارتی تولید کند. مشعل‌ها بر اساس نوع سوخت به انواع گازی، گازوئیلی و دوگانه‌سوز تقسیم می‌شوند.

۵. صفحه لوله‌ها (Tube Sheets)

صفحات فلزی ضخیمی هستند که لوله‌های آتشخوار در دو انتها به آنها متصل می‌شوند.

۶. درام بخار (Steam Drum)

محفظه‌ای در بالای دیگ که بخار تولید شده در آن جمع‌آوری شده و از آب جدا می‌شود.

۷. اتصالات و شیرآلات

شامل شیر اطمینان (سوپاپ)، فشارسنج (مانومتر)، آبنما (سایت گلاس)، شیر تغذیه، شیر تخلیه (بلودان) و ... می‌باشد که برای کنترل و ایمنی دیگ ضروری هستند.

۸. سیستم کنترل

شامل پرشر سوئیچ، ترموستات، لول کنترل و تابلو برق که عملکرد دیگ را به صورت خودکار یا نیمه‌خودکار کنترل می‌کنند.

۹. عایق و روکش

برای جلوگیری از اتلاف حرارت و حفظ ایمنی، بدنه دیگ با لایه‌ای از پشم سنگ عایق‌کاری شده و سپس با روکش ورق گالوانیزه یا استیل پوشانده می‌شود.
