کاربرد دیگ بخار در کارخانه لبنیات | راهنمای انتخاب بویلر صنایع لبنی

دیگ بخار در کارخانه لبنیات یکی از تجهیزات اصلی برای تأمین انرژی حرارتی مورد نیاز فرآیندهای مختلف تولید محصولات لبنی است. بخار تولیدشده توسط بویلر می‌تواند برای پاستوریزاسیون شیر، استریلیزاسیون تجهیزات، شست‌وشوی CIP، تولید آب گرم، گرمایش مخازن و جکت‌ها، فرآوری شیر، تولید ماست، پنیر، خامه و در برخی خطوط تولید برای خشک‌کردن محصولات مورد استفاده قرار گیرد.

در صنایع لبنی، کیفیت و پایداری انرژی حرارتی اهمیت زیادی دارد؛ زیرا بسیاری از فرآیندهای تولید به دما و زمان مشخص وابسته هستند. افت فشار بخار، انتخاب نادرست ظرفیت بویلر یا طراحی نامناسب شبکه بخار می‌تواند باعث کاهش راندمان فرآیند، افزایش مصرف سوخت و ایجاد اختلال در تولید شود.

نکته مهم:
ظرفیت دیگ بخار کارخانه لبنیات نباید فقط بر اساس ظرفیت اسمی خط تولید تعیین شود. تعداد تجهیزات مصرف‌کننده بخار، مصرف هر دستگاه، فشار مورد نیاز، ساعات کار، بار هم‌زمان و نیازهای توسعه آینده باید در محاسبات لحاظ شوند.

دیگ بخار در کارخانه لبنیات چه کاربردی دارد؟

در کارخانه‌های تولید شیر و فرآورده‌های لبنی، بخش قابل توجهی از فرآیندها به انرژی حرارتی نیاز دارند. این انرژی می‌تواند به شکل مستقیم یا غیرمستقیم از بخار تأمین شود.

در سیستم غیرمستقیم، بخار وارد مبدل حرارتی، جکت مخزن یا تجهیز فرآیندی شده و انرژی خود را به سیال یا محصول منتقل می‌کند. این روش امکان کنترل دقیق‌تر دما را فراهم می‌کند و به همین دلیل در بسیاری از خطوط فرآوری لبنیات کاربرد دارد.

یک سیستم بخار صنعتی در کارخانه لبنیات معمولاً از مجموعه‌ای شامل بویلر، مشعل، تجهیزات تصفیه آب، پمپ تغذیه، مخزن آب تغذیه، خطوط توزیع بخار، شیرآلات، تله‌های بخار، تجهیزات کنترل و سیستم برگشت کندانس تشکیل می‌شود.

مهم‌ترین کاربردهای دیگ بخار در کارخانه لبنیات

۱. پاستوریزاسیون شیر

یکی از شناخته‌شده‌ترین کاربردهای انرژی حرارتی در صنعت لبنیات، پاستوریزاسیون شیر است. در این فرآیند، شیر برای مدت مشخصی تا دمای تعیین‌شده گرم می‌شود و سپس فرآیند خنک‌سازی انجام می‌گیرد.

در بسیاری از خطوط صنعتی، بخار مستقیماً با محصول تماس ندارد و انرژی آن از طریق مبدل حرارتی به شیر منتقل می‌شود. در نتیجه، کنترل فشار و پایداری دمای بخار می‌تواند بر عملکرد سیستم حرارتی اثرگذار باشد.

انتخاب بویلر باید به گونه‌ای باشد که در زمان افزایش بار تولید، توان تأمین بخار مورد نیاز مبدل‌های حرارتی را داشته باشد و افت فشار قابل توجهی در شبکه ایجاد نشود.

۲. استریلیزاسیون تجهیزات

تجهیزات و خطوط فرآوری لبنیات باید به شکل منظم تمیز و در شرایط مناسب بهداشتی نگهداری شوند. بخار می‌تواند در برخی فرآیندهای استریلیزاسیون و ضدعفونی حرارتی تجهیزات مورد استفاده قرار گیرد.

در این کاربرد، کیفیت بخار و طراحی صحیح تجهیزات بسیار اهمیت دارد؛ زیرا بخار مورد استفاده در فرآیندهای غذایی باید متناسب با کاربرد و الزامات بهداشتی پروژه تولید و توزیع شود.

۳. سیستم شست‌وشوی CIP

سیستم CIP یا Cleaning in Place برای شست‌وشوی داخلی مخازن، خطوط انتقال، مبدل‌های حرارتی و تجهیزات فرآوری بدون نیاز به باز کردن مداوم تجهیزات استفاده می‌شود.

یکی از بخش‌های مهم CIP، تأمین آب گرم مورد نیاز برای مراحل شست‌وشو است. در این سیستم، بخار می‌تواند از طریق مبدل حرارتی انرژی لازم برای گرم کردن آب شست‌وشو را تأمین کند.

در کارخانه‌های بزرگ لبنی، بار حرارتی CIP ممکن است قابل توجه باشد و باید به صورت جداگانه در محاسبات ظرفیت بویلر در نظر گرفته شود.

۴. تولید آب گرم کارخانه لبنیات

آب گرم در قسمت‌های مختلف کارخانه لبنیات استفاده می‌شود. شست‌وشوی خطوط، مخازن، تجهیزات فرآوری و برخی عملیات بهداشتی از جمله مصرف‌کننده‌های آب گرم هستند.

یکی از روش‌های رایج برای تولید آب گرم، استفاده از مبدل حرارتی بخار به آب است. در این روش، بخار تولیدشده در دیگ بخار وارد مبدل شده و انرژی حرارتی خود را به آب منتقل می‌کند.

این سیستم امکان تولید سریع آب گرم و کنترل مناسب دما را فراهم می‌کند.

۵. گرمایش مخازن و جکت‌ها

بسیاری از مخازن فرآوری در صنایع لبنی به سیستم گرمایش مجهز هستند. جکت بخار در اطراف مخزن قرار گرفته و بخار با انتقال انرژی حرارتی باعث افزایش دمای محصول یا سیال داخل مخزن می‌شود.

جکت بخار می‌تواند در فرآیندهایی مانند آماده‌سازی مواد اولیه، تولید برخی محصولات لبنی، ذوب مواد چرب و کنترل دمای مخازن مورد استفاده قرار گیرد.

۶. تولید ماست

خط تولید ماست دارای مراحل مختلفی از جمله آماده‌سازی شیر، عملیات حرارتی، همگن‌سازی، خنک‌سازی و فرآیند تخمیر است. بخار می‌تواند در بخش حرارتی خط تولید برای تأمین انرژی مبدل‌ها و تجهیزات مرتبط استفاده شود.

در کارخانه‌های بزرگ که حجم تولید روزانه بالاست، مصرف بخار بخش حرارتی می‌تواند یکی از پارامترهای مهم برای تعیین ظرفیت بویلر باشد.

۷. تولید پنیر

فرآیند تولید پنیر بسته به نوع محصول متفاوت است، اما بسیاری از خطوط تولید به آب گرم و انرژی حرارتی برای آماده‌سازی، فرآوری و شست‌وشوی تجهیزات نیاز دارند.

در این شرایط، بخار می‌تواند از طریق مبدل‌های حرارتی برای تولید آب گرم یا تأمین انرژی تجهیزات مورد استفاده قرار گیرد.

۸. تولید خامه و محصولات چرب

در خطوط تولید خامه و برخی محصولات چرب، کنترل دمای مواد اولیه و محصولات اهمیت زیادی دارد. سیستم‌های حرارتی مبتنی بر بخار می‌توانند انرژی لازم برای مبدل‌های حرارتی و مخازن مجهز به جکت را تأمین کنند.

۹. تولید شیرخشک و محصولات پودری

در کارخانه‌هایی که علاوه بر محصولات لبنی مایع، شیرخشک یا محصولات پودری تولید می‌کنند، بار حرارتی سیستم می‌تواند به میزان قابل توجهی افزایش یابد.

تجهیزات فرآیندی مانند سیستم‌های تبخیر و خشک‌کن‌های صنعتی می‌توانند مصرف‌کننده‌های مهم انرژی حرارتی باشند. به همین دلیل در چنین پروژه‌هایی محاسبه دقیق ظرفیت بویلر اهمیت بیشتری پیدا می‌کند.

جدول کاربرد دیگ بخار در کارخانه لبنیات

چرا بخار در صنایع لبنی اهمیت دارد؟

فرآیندهای حرارتی کارخانه لبنیات معمولاً به انرژی قابل کنترل و پایدار نیاز دارند. بخار به دلیل امکان انتقال انرژی حرارتی با نرخ بالا و توزیع از یک موتورخانه مرکزی به چندین مصرف‌کننده، گزینه‌ای کاربردی برای بسیاری از کارخانه‌های فرآوری شیر محسوب می‌شود.

یک بویلر مرکزی می‌تواند بخار را از طریق شبکه لوله‌کشی به قسمت‌های مختلف کارخانه ارسال کند. این موضوع باعث می‌شود تجهیزات حرارتی مختلف بدون نیاز به داشتن منبع احتراق مستقل، از یک سیستم مرکزی انرژی دریافت کنند.

ظرفیت دیگ بخار کارخانه لبنیات چگونه محاسبه می‌شود؟

ظرفیت بویلر باید بر اساس مجموع مصرف بخار تجهیزات و با در نظر گرفتن شرایط واقعی بهره‌برداری محاسبه شود.

برای یک برآورد اولیه می‌توان از رابطه زیر استفاده کرد:

ظرفیت مورد نیاز بویلر = مجموع مصرف بخار تجهیزات × ضریب هم‌زمانی + ظرفیت رزرو

برای مثال، فرض کنید یک کارخانه دارای مصرف‌کننده‌های زیر باشد:

اگر ضریب هم‌زمانی ۰٫۸ در نظر گرفته شود:

۱۸۰۰ × ۰٫۸ = ۱۴۴۰ kg/h

این عدد صرفاً یک نمونه آموزشی است و ظرفیت نهایی بویلر باید با اطلاعات واقعی تجهیزات، فشار کاری، شرایط تولید، بار پیک و برنامه توسعه کارخانه تعیین شود.

برای محاسبه اولیه می‌توانید از
محاسبه ظرفیت دیگ بخار
استفاده کنید.

عوامل مؤثر بر ظرفیت بویلر کارخانه لبنیات

• ظرفیت خط دریافت و فرآوری شیر
• ظرفیت پاستوریزاتورها
• تعداد و حجم مخازن فرآیندی
• مصرف بخار جکت‌ها
• مصرف سیستم CIP
• ظرفیت مبدل‌های حرارتی
• نوع محصولات تولیدی
• تعداد خطوط تولید
• ساعات فعالیت کارخانه
• مصرف هم‌زمان تجهیزات
• فشار مورد نیاز مصرف‌کننده‌ها
• نیاز به ظرفیت رزرو
• برنامه توسعه آینده کارخانه

فشار کاری دیگ بخار کارخانه لبنیات

انتخاب فشار کاری بویلر باید بر اساس بیشترین فشار مورد نیاز تجهیزات مصرف‌کننده و افت فشار شبکه انجام شود. افزایش بی‌دلیل فشار طراحی، بدون وجود نیاز فرآیندی، الزاماً به معنی عملکرد بهتر سیستم نیست.

در طراحی صحیح، فشار بویلر، فشار شبکه توزیع، فشار مورد نیاز تجهیزات و افت فشار مسیر باید با یکدیگر هماهنگ باشند.

به همین دلیل قبل از سفارش دیگ بخار باید مشخصات فنی تمام تجهیزات مصرف‌کننده بخار دریافت و بررسی شود.

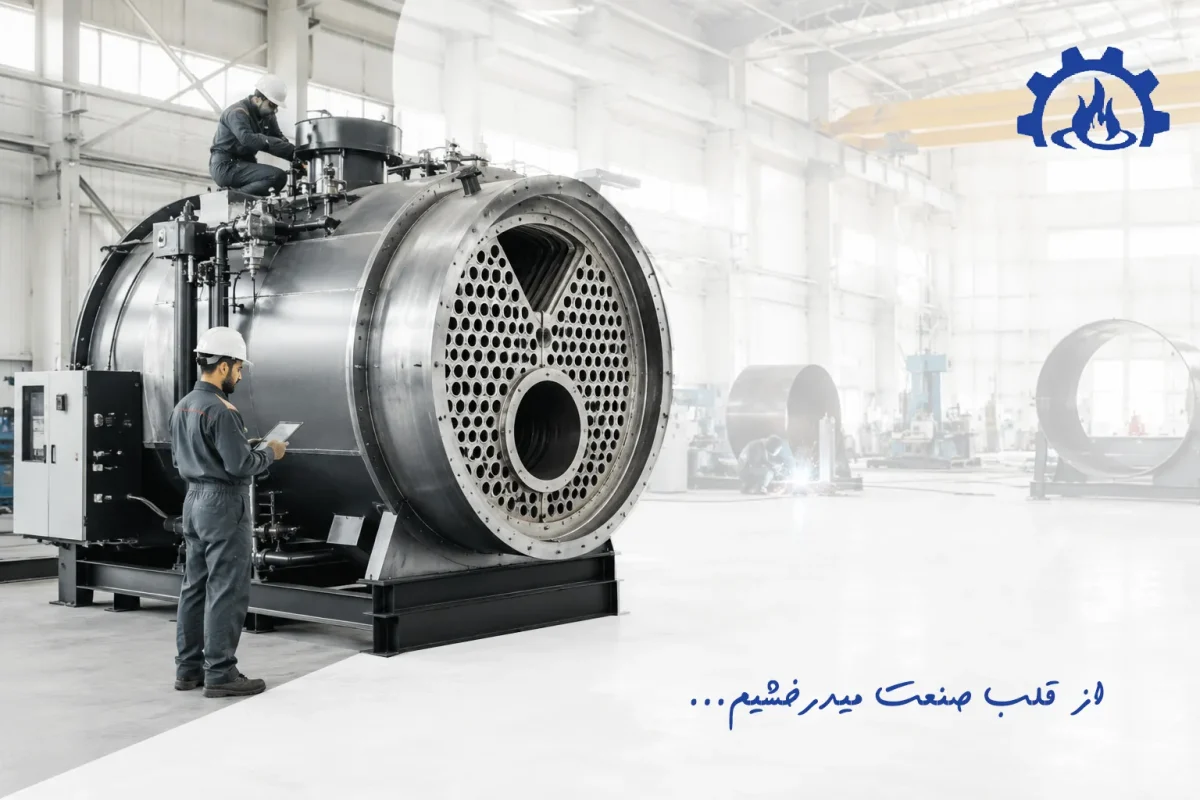

دیگ بخار فایرتیوب برای کارخانه لبنیات

دیگ‌های بخار فایرتیوب یکی از گزینه‌های رایج برای ظرفیت‌های صنعتی هستند. در این ساختار، گازهای حاصل از احتراق از داخل لوله‌های انتقال حرارت عبور کرده و آب اطراف لوله‌ها گرم می‌شود.

دیگ‌های فایرتیوب سه‌پاس می‌توانند برای پروژه‌هایی که به تولید بخار پایدار و ظرفیت صنعتی نیاز دارند، گزینه مناسبی باشند؛ البته انتخاب نهایی باید بر اساس ظرفیت، فشار، سوخت و شرایط پروژه انجام شود.

برای مشاهده محصولات مرتبط می‌توانید به
دسته‌بندی دیگ بخار دماوند بخار شرق
مراجعه کنید.

تجهیزات جانبی مورد نیاز دیگ بخار کارخانه لبنیات

عملکرد مناسب بویلر فقط به خود دیگ محدود نمی‌شود. یک سیستم بخار صنعتی باید تجهیزات جانبی متناسب با ظرفیت و شرایط کاری داشته باشد.

• مشعل صنعتی
• پمپ تغذیه دیگ بخار
• مخزن آب تغذیه
• سختی‌گیر آب
• سیستم تصفیه آب
• تابلو برق و سیستم کنترل
• شیر اطمینان
• گیج فشار
• کنترل سطح آب
• شیرآلات بخار
• تله بخار
• سیستم بلودان
• مخزن کندانس
• خط برگشت کندانس

برای مشاهده تجهیزات جانبی می‌توانید به
دسته‌بندی تجهیزات بویلر
مراجعه کنید.

اهمیت تصفیه آب در دیگ بخار صنایع لبنی

آب تغذیه بویلر باید از نظر سختی، املاح و سایر پارامترهای مؤثر بر عملکرد سیستم کنترل شود. تشکیل رسوب روی سطوح انتقال حرارت می‌تواند باعث کاهش انتقال حرارت و افزایش مصرف سوخت شود.

در کارخانه‌های لبنی که سیستم بخار به صورت مداوم کار می‌کند، کیفیت آب اهمیت بیشتری پیدا می‌کند. انتخاب سختی‌گیر و سایر تجهیزات تصفیه باید بر اساس آنالیز آب، میزان مصرف و شرایط عملیاتی انجام شود.

نکته فنی:
انتخاب سختی‌گیر فقط بر اساس ظرفیت اسمی بویلر کافی نیست. دبی آب، سختی آب خام، ساعات کار، میزان احیای رزین و کیفیت آب مورد نیاز باید در تعیین ظرفیت سیستم تصفیه لحاظ شود.

سیستم برگشت کندانس در کارخانه لبنیات

بخار پس از انتقال انرژی حرارتی در تجهیزات مصرف‌کننده به آب کندانس تبدیل می‌شود. جمع‌آوری این کندانس و بازگرداندن آن به مخزن تغذیه بویلر می‌تواند باعث کاهش مصرف آب و انرژی شود.

در کارخانه‌هایی که مصرف بخار بالاست، طراحی صحیح شبکه برگشت کندانس می‌تواند در کاهش هزینه‌های بهره‌برداری مؤثر باشد. کندانس معمولاً نسبت به آب تازه دمای بالاتری دارد و استفاده مجدد از آن می‌تواند بار حرارتی مورد نیاز برای گرم کردن آب تغذیه را کاهش دهد.

مزایای استفاده از دیگ بخار در کارخانه لبنیات

• تأمین متمرکز انرژی حرارتی
• قابلیت تغذیه هم‌زمان چند مصرف‌کننده
• امکان کنترل فشار و دمای فرآیند
• مناسب برای مبدل‌های حرارتی
• قابلیت استفاده در سیستم CIP
• مناسب برای جکت مخازن
• امکان تولید آب گرم با مبدل
• امکان برگشت و استفاده مجدد از کندانس
• قابلیت طراحی متناسب با ظرفیت خط تولید

اشتباهات رایج هنگام انتخاب دیگ بخار کارخانه لبنیات

1. انتخاب ظرفیت بویلر فقط بر اساس ظرفیت اسمی کارخانه.
2. نادیده گرفتن مصرف سیستم CIP.
3. محاسبه نکردن مصرف هم‌زمان تجهیزات.
4. بی‌توجهی به فشار مورد نیاز پاستوریزاتور.
5. نادیده گرفتن مصرف بخار جکت مخازن.
6. انتخاب مشعل بدون توجه به ظرفیت واقعی بویلر.
7. عدم توجه به کیفیت آب تغذیه.
8. نداشتن سیستم مناسب برگشت کندانس.
9. بی‌توجهی به افت فشار شبکه بخار.
10. عدم پیش‌بینی توسعه آینده کارخانه.
11. تمرکز صرف بر قیمت اولیه دیگ بخار.

مقایسه دیگ بخار با سایر سیستم‌های حرارتی در کارخانه لبنیات

در صورتی که فرآیند تولید کارخانه به بخار واقعی نیاز داشته باشد، دیگ بخار گزینه طبیعی‌تری است. اگر نیاز اصلی فقط گرمایش آب یا ساختمان باشد، ممکن است
دیگ آبگرم
انتخاب مناسب‌تری باشد. برای فرآیندهای دمای بالا نیز در برخی صنایع استفاده از
دیگ روغن داغ
بررسی می‌شود.

چگونه دیگ بخار مناسب کارخانه لبنیات را انتخاب کنیم؟

انتخاب بویلر باید از مرحله جمع‌آوری اطلاعات فرآیند شروع شود. ابتدا تمام تجهیزات مصرف‌کننده بخار شناسایی شده و مشخصات فنی آن‌ها دریافت می‌شود. سپس مصرف بخار هر تجهیز، فشار مورد نیاز و الگوی کارکرد بررسی می‌شود.

• مشخص کردن ظرفیت تولید کارخانه
• فهرست کردن تمام تجهیزات بخار مصرف‌کن
• دریافت مصرف بخار هر تجهیز
• مشخص کردن فشار کاری مورد نیاز
• محاسبه بار هم‌زمان
• بررسی بار پیک
• بررسی نیاز توسعه آینده
• انتخاب ظرفیت بویلر
• انتخاب مشعل مناسب
• طراحی تجهیزات تصفیه آب
• طراحی شبکه بخار و برگشت کندانس

خدمات و تجهیزات دماوند بخار شرق برای صنایع لبنی

دماوند بخار شرق در زمینه طراحی و تولید تجهیزات حرارتی صنعتی فعالیت دارد و می‌تواند متناسب با نیاز پروژه، تجهیزات مورد نیاز سیستم بخار را بررسی و پیشنهاد کند.

برای مشاهده محصولات و تجهیزات موجود، به
فروشگاه دماوند بخار شرق
مراجعه کنید.

همچنین برای بررسی پروژه‌های اجراشده و سوابق کاری می‌توانید
سوابق و رزومه دماوند بخار شرق
را مشاهده کنید.

برای پروژه‌های جدید کارخانه لبنیات نیز می‌توانید از
مشاوره تخصصی دماوند بخار شرق
استفاده کنید.

استاندارد و الزامات ایمنی دیگ بخار در کارخانه لبنیات

دیگ بخار یک تجهیز تحت فشار است و طراحی، ساخت، نصب و بهره‌برداری آن باید مطابق الزامات فنی و مقررات مربوط به تجهیزات تحت فشار انجام شود. وجود تجهیزات حفاظتی مانند شیر اطمینان، کنترل فشار، کنترل سطح آب، سیستم حفاظت مشعل و تجهیزات اندازه‌گیری از الزامات مهم سیستم محسوب می‌شود.

در کنار بویلر، شبکه لوله‌کشی بخار نیز باید به شکل اصولی طراحی شود. انتخاب قطر لوله، عایق‌کاری، نصب تله‌های بخار، شیب‌بندی خطوط و طراحی مناسب برگشت کندانس از مواردی هستند که روی عملکرد نهایی سیستم تأثیر دارند.

برای آشنایی بیشتر با استانداردهای مرتبط می‌توانید صفحه
استانداردهای دیگ بخار
را مطالعه کنید.

نگهداری و سرویس دیگ بخار کارخانه لبنیات

کارخانه‌های لبنی معمولاً دارای ساعات کار طولانی و فرآیندهای پیوسته هستند. بنابراین برنامه منظم تعمیر و نگهداری بویلر می‌تواند نقش مهمی در جلوگیری از توقف ناگهانی تولید داشته باشد.

کنترل کیفیت آب، بررسی مشعل، کنترل فشار، بررسی سطح آب، تست تجهیزات ایمنی، بررسی شیرآلات و بازرسی خطوط بخار باید طبق برنامه نگهداری انجام شود.

رسوب‌گیری نیز موضوع مهمی است. وجود رسوب روی سطوح انتقال حرارت باعث کاهش انتقال انرژی و افزایش دمای سطوح فلزی می‌شود و در بلندمدت می‌تواند عملکرد و عمر تجهیز را تحت تأثیر قرار دهد.

سوالات متداول درباره دیگ بخار در کارخانه لبنیات

دیگ بخار در کارخانه لبنیات چه کاربردی دارد؟

مهم‌ترین کاربردهای دیگ بخار در کارخانه لبنیات شامل پاستوریزاسیون، تولید آب گرم، سیستم CIP، گرمایش مخازن و جکت‌ها، فرآوری محصولات و برخی فرآیندهای استریلیزاسیون است.

آیا کارخانه تولید شیر به دیگ بخار نیاز دارد؟

بسته به نوع خط تولید و تجهیزات، ممکن است به دیگ بخار نیاز داشته باشد. کارخانه‌هایی که از مبدل‌های حرارتی، تجهیزات بخار، جکت مخازن یا سیستم‌های حرارتی مبتنی بر بخار استفاده می‌کنند معمولاً به سیستم بویلر نیاز دارند.

ظرفیت دیگ بخار کارخانه لبنیات چقدر است؟

ظرفیت به اندازه کارخانه، نوع محصولات، ظرفیت خطوط تولید، تعداد مصرف‌کننده‌ها، مصرف بخار تجهیزات و میزان هم‌زمانی مصرف بستگی دارد. بنابراین نمی‌توان یک ظرفیت ثابت برای تمام کارخانه‌های لبنی تعیین کرد.

آیا از دیگ بخار برای پاستوریزاسیون شیر استفاده می‌شود؟

بله. در بسیاری از خطوط صنعتی، بخار تولیدشده توسط بویلر انرژی مورد نیاز مبدل حرارتی پاستوریزاتور را تأمین می‌کند. در این حالت بخار و شیر معمولاً از طریق سطوح انتقال حرارت از یکدیگر جدا هستند.

دیگ بخار در سیستم CIP چه نقشی دارد؟

بویلر می‌تواند انرژی لازم برای تولید آب گرم مورد نیاز مراحل شست‌وشوی CIP را از طریق مبدل حرارتی تأمین کند.

آیا بخار مستقیماً با شیر تماس دارد؟

در بسیاری از کاربردهای فرآوری شیر، انتقال حرارت به شکل غیرمستقیم و از طریق مبدل انجام می‌شود. اگر بخار قرار باشد مستقیماً با محصول تماس داشته باشد، کیفیت بخار و الزامات بهداشتی مربوط به آن باید به‌صورت تخصصی بررسی شود.

چرا کیفیت آب برای دیگ بخار کارخانه لبنیات مهم است؟

آب نامناسب می‌تواند باعث تشکیل رسوب و خوردگی در بویلر شود. این مسئله روی انتقال حرارت، مصرف سوخت، عملکرد و عمر تجهیز تأثیر می‌گذارد.

آیا برگشت کندانس برای کارخانه لبنیات ضروری است؟

طراحی سیستم برگشت کندانس در پروژه‌هایی که مصرف بخار بالاست می‌تواند از نظر کاهش مصرف آب و انرژی بسیار مفید باشد. ضرورت و نحوه اجرای آن باید بر اساس طراحی موتورخانه و شبکه بخار تعیین شود.

جمع‌بندی

دیگ بخار در کارخانه لبنیات نقش مهمی در تأمین انرژی حرارتی فرآیندهایی مانند پاستوریزاسیون، تولید آب گرم، شست‌وشوی CIP، گرمایش مخازن، تولید ماست، پنیر، خامه و سایر محصولات لبنی دارد. استفاده از یک سیستم بخار مناسب می‌تواند انرژی حرارتی چندین مصرف‌کننده را از یک موتورخانه مرکزی تأمین کند.

انتخاب بویلر باید بر اساس مصرف واقعی تجهیزات، فشار کاری، بار هم‌زمان، بار پیک، کیفیت آب و شرایط توسعه کارخانه انجام شود. همچنین تجهیزات جانبی مانند سختی‌گیر، پمپ تغذیه، مخزن کندانس، سیستم کنترل، تله‌های بخار و شبکه برگشت کندانس باید به‌صورت یک سیستم یکپارچه طراحی شوند.

اگر برای کارخانه شیر، ماست، پنیر، خامه، بستنی یا سایر محصولات لبنی به دنبال انتخاب بویلر هستید، ابتدا ظرفیت مصرف‌کننده‌های بخار را مشخص کنید و سپس ظرفیت دیگ را تعیین نمایید. برای برآورد اولیه می‌توانید از
محاسبه ظرفیت دیگ بخار
استفاده کنید یا برای بررسی دقیق پروژه با
دماوند بخار شرق
مشورت کنید.
