کاربرد دیگ بخار در خشکشویی صنعتی | راهنمای انتخاب بویلر مناسب

کاربرد دیگ بخار در خشکشویی صنعتی به تأمین انرژی حرارتی مورد نیاز ماشین‌آلات شست‌وشو، خشک‌کن‌ها، اتوهای صنعتی، پرس‌ها، دستگاه‌های لکه‌گیری و سیستم‌های تولید آب گرم مربوط می‌شود. در خشکشویی‌های صنعتی، رختشویی بیمارستان‌ها، هتل‌ها، کارخانه‌ها و مراکز خدماتی، بخار می‌تواند به‌عنوان یک منبع حرارتی مرکزی برای چندین دستگاه مورد استفاده قرار گیرد.

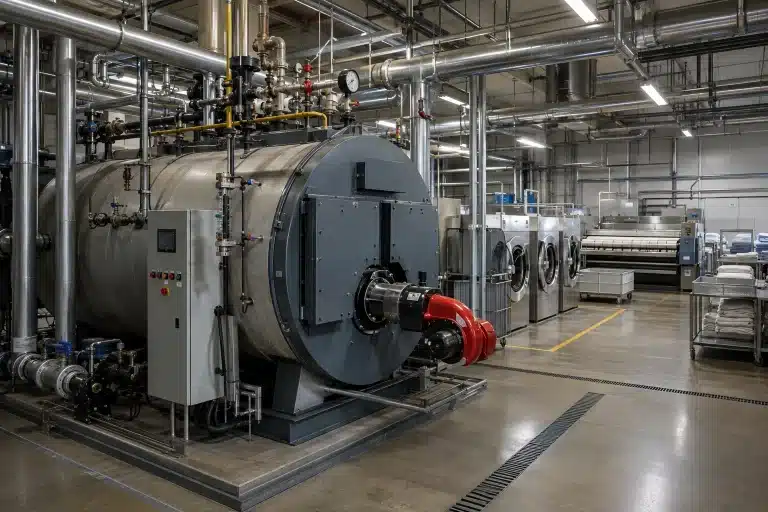

در یک سیستم استاندارد، دیگ بخار در موتورخانه نصب شده و بخار تولیدشده از طریق شبکه لوله‌کشی به تجهیزات مختلف منتقل می‌شود. فشار و دبی بخار باید متناسب با نیاز تجهیزات مصرف‌کننده انتخاب شود؛ زیرا کمبود بخار یا افت فشار می‌تواند باعث کاهش ظرفیت شست‌وشو، افزایش زمان خشک‌کردن و کاهش عملکرد اتو و پرس صنعتی شود.

نکته مهم:
ظرفیت دیگ بخار خشکشویی را نباید صرفاً بر اساس تعداد ماشین‌های لباسشویی تعیین کرد. مصرف بخار خشک‌کن‌ها، اتوهای صنعتی، پرس‌ها، مبدل تولید آب گرم، تعداد دستگاه‌های فعال به‌صورت هم‌زمان و ساعات کاری مجموعه باید در محاسبات لحاظ شود.

دیگ بخار در خشکشویی صنعتی چه کاربردی دارد؟

خشکشویی صنعتی برخلاف یک واحد خشکشویی معمولی، معمولاً دارای تجهیزات با ظرفیت بالا و مصرف حرارتی قابل توجه است. در این مجموعه‌ها، بخار می‌تواند مستقیماً یا غیرمستقیم برای انتقال انرژی حرارتی به تجهیزات مختلف استفاده شود.

مهم‌ترین مصرف‌کننده‌های بخار در یک خشکشویی صنعتی شامل خشک‌کن‌های صنعتی، اتوهای غلتکی، پرس‌های بخار، ماشین‌های شست‌وشوی صنعتی، مبدل‌های حرارتی و برخی تجهیزات تکمیلی هستند.

استفاده از یک بویلر مرکزی این امکان را فراهم می‌کند که انرژی مورد نیاز چندین دستگاه از یک منبع تولید شود و کنترل و نگهداری سیستم حرارتی در یک موتورخانه متمرکز انجام گیرد.

مهم‌ترین کاربردهای دیگ بخار در خشکشویی صنعتی

۱. تأمین بخار خشک‌کن‌های صنعتی

یکی از مهم‌ترین کاربردهای بویلر در رختشویی و خشکشویی صنعتی، تأمین بخار برای خشک‌کن‌ها است. در بسیاری از خشک‌کن‌های صنعتی، بخار وارد کویل حرارتی دستگاه شده و انرژی خود را به جریان هوای عبوری منتقل می‌کند.

هوای گرم‌شده سپس به داخل محفظه خشک‌کن هدایت شده و رطوبت موجود در منسوجات را خارج می‌کند. بنابراین در این نوع سیستم، بخار مستقیماً با لباس یا پارچه تماس ندارد و نقش آن تأمین انرژی حرارتی کویل است.

هرچه ظرفیت خشک‌کن بیشتر باشد، میزان انرژی مورد نیاز آن نیز افزایش پیدا می‌کند. به همین دلیل مشخصات فنی خشک‌کن‌ها باید هنگام محاسبه ظرفیت دیگ بخار بررسی شود.

۲. اتوهای غلتکی صنعتی

اتوهای غلتکی یا Flatwork Ironer یکی از تجهیزات مهم در رختشویی‌های صنعتی هستند. این دستگاه‌ها برای خشک‌کردن و اتوکشی ملحفه، حوله، رومیزی و سایر منسوجات تخت استفاده می‌شوند.

بخار می‌تواند برای گرم کردن سطح یا سیلندرهای حرارتی دستگاه مورد استفاده قرار گیرد. در هتل‌ها، بیمارستان‌ها و مراکز اقامتی که حجم زیادی از منسوجات تخت روزانه پردازش می‌شود، مصرف بخار اتوهای غلتکی می‌تواند بخش قابل توجهی از بار بویلر را تشکیل دهد.

۳. پرس‌های بخار

پرس‌های صنعتی برای فرم‌دهی، اتوکشی و پرداخت نهایی انواع لباس و منسوجات استفاده می‌شوند. در مدل‌های بخارمحور، بخار از بویلر مرکزی به دستگاه منتقل شده و انرژی حرارتی مورد نیاز فرآیند را تأمین می‌کند.

فشار بخار مورد نیاز پرس باید مطابق مشخصات سازنده دستگاه باشد. انتخاب فشار بالاتر از نیاز نیز الزاماً مزیت محسوب نمی‌شود و می‌تواند نیازمند تجهیزات کنترلی و ایمنی متفاوت باشد.

۴. ماشین‌های لباسشویی صنعتی

برخی ماشین‌های لباسشویی صنعتی برای تأمین آب گرم مورد نیاز فرآیند شست‌وشو از بخار استفاده می‌کنند. در چنین سیستمی، بخار از طریق یک مبدل حرارتی یا سیستم گرمایشی مناسب، آب شست‌وشو را به دمای مورد نیاز می‌رساند.

این روش به‌ویژه در مجموعه‌هایی که تعداد زیادی ماشین لباسشویی دارند، می‌تواند امکان تأمین متمرکز انرژی حرارتی را فراهم کند.

۵. تولید آب گرم

آب گرم یکی از نیازهای اصلی هر رختشویی صنعتی است. آب گرم برای شست‌وشوی منسوجات، مراحل مختلف فرآیند، نظافت تجهیزات و برخی کاربردهای بهداشتی استفاده می‌شود.

بخار تولیدشده توسط بویلر می‌تواند وارد مبدل حرارتی شده و آب را گرم کند. در این حالت، دمای آب خروجی توسط شیر کنترل بخار و سیستم کنترل دما تنظیم می‌شود.

۶. تأمین انرژی حرارتی تجهیزات تکمیلی

برخی تجهیزات جانبی خشکشویی مانند دستگاه‌های لکه‌گیری، تجهیزات پرداخت، سیستم‌های شست‌وشوی خاص و تجهیزات فرآیندی نیز ممکن است به آب گرم یا بخار نیاز داشته باشند.

هنگام طراحی موتورخانه، بهتر است تمام مصرف‌کننده‌های حرارتی حتی تجهیزات کوچک نیز فهرست شوند؛ زیرا مجموع مصرف آن‌ها می‌تواند در بار نهایی سیستم مؤثر باشد.

جدول کاربرد دیگ بخار در خشکشویی صنعتی

چرا دیگ بخار برای خشکشویی صنعتی مناسب است؟

یکی از مزیت‌های اصلی سیستم بخار، امکان تولید انرژی حرارتی در یک نقطه و توزیع آن به چندین مصرف‌کننده است. این ویژگی در رختشویی‌های صنعتی که تعداد زیادی تجهیزات حرارتی دارند اهمیت زیادی دارد.

• تأمین متمرکز انرژی حرارتی
• امکان تغذیه هم‌زمان چند دستگاه
• مناسب برای خشک‌کن‌های صنعتی
• مناسب برای اتوهای غلتکی
• قابلیت تأمین بخار پرس‌های صنعتی
• امکان تولید آب گرم با مبدل
• قابلیت کنترل فشار و دمای سیستم
• امکان برگشت کندانس و استفاده مجدد از آن
• قابلیت توسعه شبکه برای تجهیزات آینده

محاسبه ظرفیت دیگ بخار خشکشویی صنعتی

ظرفیت بویلر باید بر اساس مجموع مصرف بخار تجهیزات و الگوی واقعی بهره‌برداری تعیین شود. یکی از اشتباهات رایج، جمع کردن ظرفیت اسمی تمام دستگاه‌ها و انتخاب همان عدد به‌عنوان ظرفیت بویلر است؛ زیرا معمولاً همه تجهیزات به‌صورت هم‌زمان با حداکثر ظرفیت کار نمی‌کنند.

ظرفیت مورد نیاز بویلر = مجموع مصرف بخار تجهیزات × ضریب هم‌زمانی + ظرفیت رزرو

به‌عنوان یک مثال فرضی، یک رختشویی صنعتی را در نظر بگیرید که تجهیزات آن به شکل زیر هستند:

اگر ضریب هم‌زمانی ۰٫۸ در نظر گرفته شود:

۱۹۰۰ × ۰٫۸ = ۱۵۲۰ kg/h

در این مثال، بار هم‌زمان حدود ۱۵۲۰ کیلوگرم بخار در ساعت خواهد بود. ظرفیت نهایی بویلر باید پس از بررسی مشخصات واقعی دستگاه‌ها، فشار کاری، بار پیک و ظرفیت رزرو تعیین شود.

برای برآورد اولیه می‌توانید از
محاسبه ظرفیت دیگ بخار
استفاده کنید.

چه عواملی روی ظرفیت دیگ بخار خشکشویی تأثیر دارند؟

• تعداد ماشین‌های لباسشویی صنعتی
• تعداد و ظرفیت خشک‌کن‌ها
• تعداد اتوهای غلتکی
• تعداد پرس‌های بخار
• مصرف آب گرم
• ظرفیت مخازن آب گرم
• تعداد تجهیزات فعال به‌صورت هم‌زمان
• ساعات کاری روزانه
• فشار مورد نیاز تجهیزات
• طول و شرایط شبکه توزیع بخار
• میزان افت فشار خطوط
• نیاز به ظرفیت رزرو
• برنامه توسعه آینده مجموعه

فشار مناسب دیگ بخار برای خشکشویی صنعتی

فشار کاری مورد نیاز باید از روی مشخصات فنی تجهیزات مصرف‌کننده تعیین شود. خشک‌کن، اتو غلتکی، پرس و سایر دستگاه‌ها ممکن است فشارهای متفاوتی نیاز داشته باشند.

بنابراین بهتر است قبل از خرید بویلر، مشخصات فنی تمام دستگاه‌ها بررسی شود. فشار تولیدی بویلر باید علاوه بر تأمین فشار مورد نیاز مصرف‌کننده، افت فشار موجود در شبکه را نیز جبران کند.

نکته فنی:
فشار بالاتر همیشه به معنی عملکرد بهتر نیست. فشار طراحی باید بر اساس نیاز واقعی تجهیزات و طراحی شبکه بخار انتخاب شود.

دیگ بخار فایرتیوب برای خشکشویی صنعتی

دیگ‌های بخار فایرتیوب یکی از گزینه‌های رایج برای تأمین بخار در ظرفیت‌های صنعتی هستند. در این نوع بویلر، گازهای حاصل از احتراق از داخل لوله‌های انتقال حرارت عبور می‌کنند و آب اطراف لوله‌ها گرم می‌شود.

دیگ‌های فایرتیوب سه‌پاس می‌توانند برای رختشویی‌های صنعتی با مصرف بخار متوسط و بالا مورد استفاده قرار گیرند. با این حال، ظرفیت، فشار، نوع سوخت، راندمان مورد انتظار و شرایط پروژه باید قبل از انتخاب نهایی بررسی شود.

برای مشاهده محصولات مرتبط می‌توانید به
دسته‌بندی دیگ بخار دماوند بخار شرق
مراجعه کنید.

تجهیزات جانبی دیگ بخار در خشکشویی صنعتی

برای عملکرد مناسب سیستم بخار، علاوه بر بویلر، تجهیزات جانبی متناسب با ظرفیت و شرایط پروژه نیز مورد نیاز است.

• مشعل صنعتی
• پمپ تغذیه بویلر
• مخزن آب تغذیه
• مخزن کندانس
• سختی‌گیر آب
• تجهیزات تصفیه آب
• شیر اطمینان
• گیج فشار
• کنترل سطح آب
• تابلو برق و سیستم کنترل
• شیرآلات بخار
• تله بخار
• سیستم بلودان
• خط برگشت کندانس

برای مشاهده تجهیزات مرتبط می‌توانید به
دسته‌بندی تجهیزات بویلر
مراجعه کنید.

اهمیت تصفیه آب در دیگ بخار خشکشویی

کیفیت آب تغذیه یکی از عوامل مهم در عملکرد و طول عمر بویلر است. وجود سختی و املاح می‌تواند باعث تشکیل رسوب روی سطوح انتقال حرارت شود و در نتیجه انتقال حرارت کاهش پیدا کند.

رسوب زیاد می‌تواند باعث افزایش مصرف سوخت، کاهش راندمان و افزایش هزینه‌های نگهداری شود. به همین دلیل استفاده از تجهیزات تصفیه آب متناسب با شرایط پروژه اهمیت دارد.

ظرفیت سختی‌گیر نیز باید بر اساس سختی آب خام، دبی مصرفی، ساعات کار و شرایط احیای رزین محاسبه شود و صرفاً بر اساس ظرفیت دیگ بخار انتخاب نشود.

برگشت کندانس در خشکشویی صنعتی

پس از انتقال انرژی بخار به تجهیزات، بخشی از بخار به آب کندانس تبدیل می‌شود. جمع‌آوری این آب و بازگرداندن آن به سیستم تغذیه بویلر می‌تواند مصرف آب و انرژی را کاهش دهد.

در خشکشویی‌هایی که تعداد زیادی خشک‌کن، اتو و پرس بخار دارند، حجم کندانس تولیدشده می‌تواند قابل توجه باشد. طراحی صحیح خط برگشت کندانس به کاهش اتلاف انرژی و بهبود بهره‌وری سیستم کمک می‌کند.

مزایای استفاده از سیستم بخار مرکزی در خشکشویی

اشتباهات رایج در انتخاب دیگ بخار خشکشویی

1. انتخاب ظرفیت صرفاً بر اساس تعداد ماشین لباسشویی.
2. نادیده گرفتن مصرف بخار خشک‌کن‌ها.
3. عدم بررسی مصرف اتوهای غلتکی.
4. محاسبه نکردن بار پرس‌های صنعتی.
5. نادیده گرفتن مصرف هم‌زمان تجهیزات.
6. انتخاب فشار بویلر بدون بررسی مشخصات دستگاه‌ها.
7. عدم توجه به افت فشار شبکه.
8. استفاده از تجهیزات تصفیه آب نامناسب.
9. عدم طراحی مناسب برگشت کندانس.
10. تمرکز صرف بر قیمت خرید اولیه.
11. نداشتن ظرفیت رزرو برای زمان‌های اوج مصرف.

مقایسه دیگ بخار با سایر سیستم‌های حرارتی در خشکشویی

اگر تجهیزات خشکشویی مستقیماً به بخار نیاز داشته باشند، استفاده از
دیگ بخار
راهکار مناسبی است. در صورتی که نیاز مجموعه فقط به آب گرم یا گرمایش باشد، انتخاب
دیگ آبگرم
نیز باید بررسی شود.

نکات مهم در طراحی موتورخانه خشکشویی صنعتی

• تعیین ظرفیت واقعی تجهیزات مصرف‌کننده
• محاسبه بار هم‌زمان
• بررسی فشار کاری دستگاه‌ها
• انتخاب قطر مناسب خطوط بخار
• عایق‌کاری مناسب لوله‌ها
• استفاده صحیح از تله‌های بخار
• پیش‌بینی خط برگشت کندانس
• تأمین آب با کیفیت مناسب
• پیش‌بینی فضای کافی برای تعمیر و نگهداری
• رعایت الزامات ایمنی تجهیزات تحت فشار
• پیش‌بینی ظرفیت توسعه آینده

نگهداری و سرویس دیگ بخار خشکشویی

خشکشویی‌های صنعتی معمولاً ساعات کاری طولانی دارند و توقف بویلر می‌تواند کل فرآیند شست‌وشو، خشک‌کردن و اتوکشی را تحت تأثیر قرار دهد. بنابراین نگهداری پیشگیرانه سیستم بخار اهمیت زیادی دارد.

بررسی مشعل، کنترل سطح آب، گیج‌های فشار، شیرهای اطمینان، کیفیت آب، سیستم بلودان، تله‌های بخار و خطوط برگشت کندانس باید طبق برنامه مشخص انجام شود.

همچنین عملکرد خشک‌کن‌ها و اتوهای غلتکی باید از نظر فشار ورودی بخار و وضعیت تخلیه کندانس بررسی شود؛ زیرا مشکل در شبکه بخار می‌تواند خود را به شکل کاهش عملکرد دستگاه نشان دهد.

ایمنی دیگ بخار در خشکشویی صنعتی

دیگ بخار یک تجهیز تحت فشار است و طراحی، ساخت، نصب و بهره‌برداری آن باید مطابق الزامات فنی و مقررات مربوط به تجهیزات تحت فشار انجام شود. وجود شیر اطمینان، کنترل فشار، کنترل سطح آب، تجهیزات حفاظتی مشعل و سیستم‌های اندازه‌گیری از بخش‌های مهم یک سیستم بخار صنعتی هستند.

همچنین خطوط بخار باید به‌صورت اصولی نصب و عایق‌کاری شوند تا علاوه بر کاهش اتلاف انرژی، خطر تماس افراد با سطوح بسیار داغ کاهش پیدا کند.

برای آشنایی با استانداردهای مرتبط می‌توانید به
صفحه استانداردهای دیگ بخار
مراجعه کنید.

دماوند بخار شرق و تجهیزات بخار خشکشویی صنعتی

دماوند بخار شرق در زمینه طراحی و تولید تجهیزات حرارتی صنعتی فعالیت می‌کند و برای پروژه‌هایی مانند خشکشویی صنعتی، رختشویی بیمارستان، لاندری هتل و واحدهای صنعتی می‌توان ظرفیت و تجهیزات سیستم بخار را متناسب با نیاز پروژه بررسی کرد.

برای مشاهده محصولات می‌توانید به
فروشگاه دماوند بخار شرق
مراجعه کنید.

برای مشاهده سوابق و پروژه‌های انجام‌شده نیز صفحه
رزومه دماوند بخار شرق
در دسترس است.

اگر برای یک خشکشویی صنعتی جدید در حال انتخاب ظرفیت بویلر هستید، بهتر است پیش از خرید مشخصات خشک‌کن‌ها، اتوهای غلتکی، ماشین‌های لباسشویی و سایر تجهیزات مصرف‌کننده بخار را جمع‌آوری کنید. سپس می‌توانید برای
مشاوره تخصصی دیگ بخار
اقدام کنید.

سوالات متداول درباره کاربرد دیگ بخار در خشکشویی صنعتی

دیگ بخار در خشکشویی صنعتی چه کاربردی دارد؟

مهم‌ترین کاربردهای دیگ بخار در خشکشویی صنعتی شامل تأمین بخار خشک‌کن‌ها، اتوهای غلتکی، پرس‌ها و برخی ماشین‌های لباسشویی و همچنین تولید آب گرم است.

آیا هر خشکشویی به دیگ بخار نیاز دارد؟

خیر. نیاز به بویلر به نوع تجهیزات و فرآیند مجموعه بستگی دارد. خشکشویی‌هایی که تجهیزات بخارمحور دارند معمولاً به سیستم بخار نیاز دارند، اما برخی واحدهای کوچک ممکن است از تجهیزات الکتریکی یا سیستم‌های حرارتی دیگر استفاده کنند.

ظرفیت دیگ بخار برای خشکشویی چگونه محاسبه می‌شود؟

ظرفیت بر اساس مصرف بخار خشک‌کن‌ها، اتوهای غلتکی، پرس‌ها، ماشین‌های لباسشویی و سایر مصرف‌کننده‌ها محاسبه می‌شود. سپس ضریب هم‌زمانی، بار پیک و ظرفیت رزرو در نظر گرفته می‌شود.

آیا خشک‌کن صنعتی با بخار کار می‌کند؟

بسیاری از خشک‌کن‌های صنعتی مجهز به کویل بخار هستند. در این تجهیزات، بخار انرژی خود را به هوای عبوری منتقل می‌کند و هوای گرم برای خشک‌کردن منسوجات استفاده می‌شود.

دیگ بخار برای اتو غلتکی چه کاربردی دارد؟

بخار می‌تواند انرژی حرارتی مورد نیاز سیلندر یا سطح گرم اتو را تأمین کند و در فرآیند خشک‌کردن و اتوکشی منسوجات مورد استفاده قرار گیرد.

آیا می‌توان با دیگ بخار آب گرم تولید کرد؟

بله. با استفاده از مبدل حرارتی می‌توان انرژی بخار را به آب منتقل کرد و آب گرم مورد نیاز ماشین‌های لباسشویی و سایر مصارف را تولید کرد.

چرا برگشت کندانس در خشکشویی صنعتی اهمیت دارد؟

برگشت کندانس باعث می‌شود بخشی از آب و انرژی حرارتی سیستم دوباره به بویلر بازگردد. در مجموعه‌های بزرگ با مصرف بخار بالا، این کار می‌تواند به کاهش مصرف آب و انرژی کمک کند.

فشار مناسب دیگ بخار خشکشویی چقدر است؟

فشار مناسب به مشخصات تجهیزات مصرف‌کننده بستگی دارد و نمی‌توان یک فشار ثابت برای تمام خشکشویی‌ها تعیین کرد. مشخصات فنی خشک‌کن، اتو، پرس و سایر تجهیزات باید قبل از انتخاب فشار بویلر بررسی شود.

جمع‌بندی؛ کاربرد دیگ بخار در خشکشویی صنعتی

کاربرد دیگ بخار در خشکشویی صنعتی تنها به تولید بخار برای یک دستگاه محدود نمی‌شود؛ بلکه یک بویلر مرکزی می‌تواند انرژی حرارتی مورد نیاز خشک‌کن‌ها، اتوهای غلتکی، پرس‌های صنعتی، ماشین‌های لباسشویی و سیستم تولید آب گرم را تأمین کند.

انتخاب صحیح ظرفیت بویلر باید بر اساس مصرف واقعی تجهیزات، فشار کاری، بار هم‌زمان، ساعات کار و نیاز توسعه آینده انجام شود. تجهیزات جانبی مانند سختی‌گیر، پمپ تغذیه، مخزن کندانس، تله بخار، سیستم کنترل و شبکه برگشت کندانس نیز باید متناسب با طراحی سیستم انتخاب شوند.

اگر برای خشکشویی صنعتی، لاندری هتل، رختشویی بیمارستان یا مجموعه مشابه به دنبال انتخاب بویلر هستید، ابتدا مشخصات تمام تجهیزات مصرف‌کننده بخار را جمع‌آوری کنید و سپس ظرفیت مورد نیاز را محاسبه نمایید. برای برآورد اولیه می‌توانید از
محاسبه ظرفیت دیگ بخار
استفاده کنید یا برای بررسی تخصصی پروژه با
دماوند بخار شرق
در ارتباط باشید.
