دیگ آبگرم زغال سنگ سوز چیست؟ راهنمای انتخاب ظرفیت، عملکرد و تجهیزات

دیگ آبگرم زغال سنگ سوز یک بویلر حرارتی است که انرژی به دست آمده از احتراق زغال‌ سنگ را به آب مدار گرمایش منتقل می‌کند و برای تأمین آب گرم مورد نیاز سیستم‌ های حرارتی، ساختمان‌ ها، کارگاه‌ ها و برخی فرایند های صنعتی به کار می‌رود. انتخاب این دیگ فقط بر اساس ظرفیت اسمی انجام نمی‌شود و عواملی مانند بار حرارتی، دمای رفت و برگشت، نوع و کیفیت زغال، سیستم احتراق، فضای نصب، تجهیزات کنترل و مدیریت دود و خاکستر نیز باید در طراحی لحاظ شوند.

در پروژه‌ هایی که استفاده از سوخت جامد از نظر تأمین انرژی یا شرایط بهره‌ برداری توجیه داشته باشد، دیگ آبگرم زغال سنگ سوز می‌تواند یکی از گزینه‌های تولید حرارت باشد. با این حال، به دلیل ماهیت احتراق زغال‌ سنگ، انتخاب صحیح کوره، نحوه تغذیه سوخت، کنترل هوای احتراق و سیستم خروج و تصفیه دود اهمیت بیشتری نسبت به یک سیستم حرارتی ساده دارد.

دیگ آبگرم زغال سنگ سوز چیست؟

دیگ آبگرم زغال سنگ سوز تجهیزی حرارتی است که گرمای حاصل از سوختن زغال‌ سنگ را از طریق سطوح انتقال حرارت به آب منتقل می‌کند. آب گرم تولیدشده در این تجهیز می‌تواند از طریق پمپ و شبکه لوله‌کشی به مصرف‌کننده‌ هایی مانند رادیاتور ها، هواساز ها، مبدل‌ های حرارتی، کویل‌ های گرمایشی و تجهیزات فرآیندی منتقل شود.

تفاوت اصلی این نوع بویلر با دیگ‌ های آبگرم گازسوز یا گازوئیل‌ سوز در بخش سیستم احتراق و سوخت‌رسانی است. در مدل زغال‌ سنگی، طراحی کوره باید با نوع سوخت، اندازه ذرات، میزان خاکستر، شرایط احتراق و روش تغذیه زغال متناسب باشد.

در استاندارد های بین‌المللی، ASME BPVC Section IV برای محدوده مشخصی از Heating Boiler ها، دیگ‌ های آبگرم و تجهیزات مشابهی را که با زغال‌ سنگ و سایر سوخت‌ ها به‌ صورت مستقیم گرم می‌شوند پوشش می‌دهد. با این حال، استاندارد نهایی انتخابی برای ساخت، نصب و بهره‌ برداری باید بر اساس مشخصات پروژه و الزامات قانونی محل نصب تعیین شود.

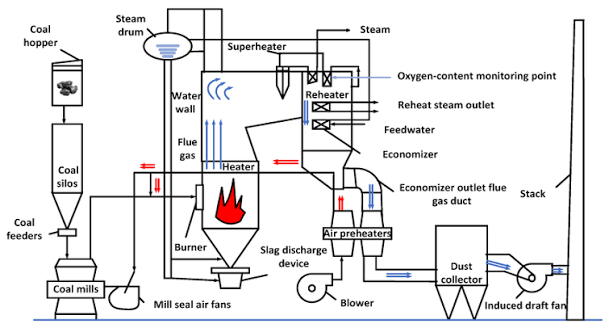

دیگ آبگرم زغال سنگ سوز چگونه کار می‌کند؟

فرآیند کارکرد این دیگ را می‌ توان در چند مرحله خلاصه کرد:

1. زغال‌ سنگ وارد بخش تغذیه سوخت و سپس محفظه احتراق می‌شود.
2. احتراق سوخت روی گریت یا سیستم احتراق طراحی‌ شده انجام می‌گیرد.
3. حرارت حاصل از احتراق به سطوح انتقال حرارت منتقل می‌شود.
4. آب مدار گرمایش با عبور از قسمت آبگیر دیگ، انرژی حرارتی دریافت می‌کند.
5. آب گرم به وسیله پمپ به مصرف‌کننده‌ های حرارتی ارسال می‌شود.
6. آب برگشتی پس از کاهش دما دوباره وارد مدار می‌شود.

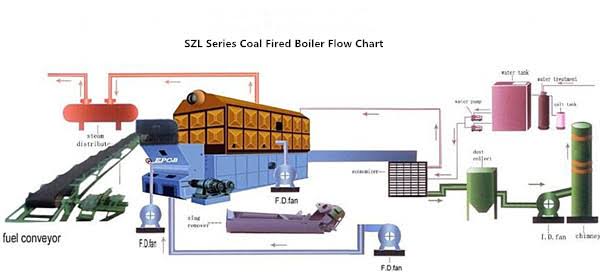

7. گاز های حاصل از احتراق پس از عبور از مسیر حرارتی و تجهیزات کنترل دود، به دودکش هدایت می‌شوند.

بنابراین، بازده کل سیستم فقط به خود دیگ وابسته نیست؛ بلکه کیفیت سوخت، تنظیم احتراق، وضعیت سطوح انتقال حرارت، دمای دود خروجی، کنترل هوای احتراق، وضعیت دودکش و تجهیزات جمع‌آوری ذرات نیز بر عملکرد اثر دارند.

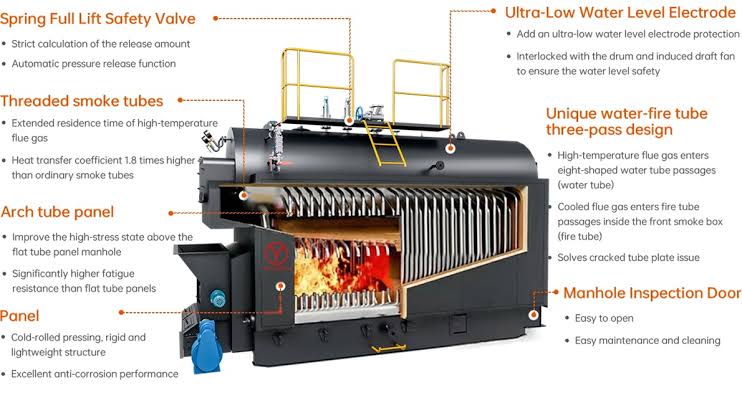

اجزای اصلی دیگ آبگرم زغال سنگی

محفظه احتراق و کوره

کوره محل اصلی آزاد شدن انرژی شیمیایی سوخت است. ابعاد، هندسه، دمای کار، زمان ماند گازها و نحوه توزیع هوا در این بخش باید با نوع زغال و ظرفیت حرارتی تجهیز هماهنگ باشد.

سیستم سوخت‌ رسانی و گریتینگ

در مدل‌ های سوخت جامد، گریت یا شبکه احتراق نقش مهمی در نگهداری، توزیع و سوزاندن زغال دارد. بسته به ظرفیت و طراحی، تغذیه سوخت می‌تواند دستی، نیمه‌ اتوماتیک یا اتوماتیک (خودکار) باشد. انتخاب سیستم مناسب به ظرفیت بویلر، شکل سوخت و شرایط بهره‌برداری وابسته است.

سطوح انتقال حرارت

این بخش انرژی حرارتی گاز های حاصل از احتراق را به آب منتقل می‌کند. طراحی صحیح مسیر عبور گاز، سطح موثر انتقال حرارت و دسترسی مناسب برای تمیزک اری از عوامل مهم در عملکرد بلندمدت دیگ هستند.

دودکش و سیستم خروج دود

گازهای احتراق باید با طراحی صحیح به دودکش منتقل شوند. ارتفاع و قطر دودکش، مسیر دود، افت فشار و مکش موردنیاز باید بر اساس طراحی واقعی سیستم تعیین شود و نمی‌توان یک ابعاد ثابت را برای همه پروژه‌ها تجویز کرد.

سیستم جمع‌آوری خاکستر و کنترل آلایندگی

سوخت زغال‌ سنگ می‌تواند خاکستر و ذرات ریز جامد تولید کند و به همین دلیل مدیریت خاکستر و ذرات خروجی موضوع مهمی در طراحی سیستم است. نوع تجهیزات کنترل آلایندگی بسته به ظرفیت، نوع سوخت و الزامات محیط‌زیستی پروژه می‌تواند متفاوت باشد.

بر اساس داده‌های EPA، آلاینده‌های مهم مرتبط با احتراق زغال‌سنگ شامل ذرات معلق، اکسید های گوگرد و اکسید های نیتروژن هستند و میزان آن‌ ها به مشخصات سوخت، نوع بویلر، شرایط احتراق و تجهیزات کنترل آلایندگی وابسته است.

تجهیزات کنترلی و ایمنی

تجهیزات کنترلی باید برای پایش پارامتر هایی مانند دمای آب، فشار مدار، وضعیت پمپ، شرایط احتراق و در صورت طراحی سیستم، پارامترهای مرتبط با دود و فن‌ها انتخاب شوند.

وجود تجهیزات حفاظت در برابر شرایط غیرعادی، شیرهای ایمنی مناسب، ابزار دقیق و سامانه قطع اضطراری متناسب با طراحی، بخش مهمی از ایمنی بویلر است.

ظرفیت دیگ آبگرم زغال سنگ سوز چگونه انتخاب می‌شود؟

ظرفیت دیگ نباید تنها بر اساس متراژ ساختمان یا ظرفیت یک دیگ مشابه انتخاب شود. مبنای صحیح، محاسبه بار حرارتی واقعی پروژه و سپس انتخاب بویلر با ظرفیت مناسب است.

رابطه ساده انتقال حرارت آب را می‌توان به شکل زیر در نظر گرفت:

Q = m × Cp × ΔT

که در آن Q توان حرارتی، m دبی جرمی آب، Cp گرمای ویژه آب و ΔT اختلاف دمای رفت و برگشت است.

در استفاده‌ های مهندسی متداول، برای آب می‌توان تقریباً از رابطه زیر نیز استفاده کرد:

Q(kW) ≈ 1.163 × V(m³/h) × ΔT(°C)

این رابطه برای برآورد اولیه مناسب است، اما طراحی نهایی باید بر اساس شرایط واقعی مدار، مشخصات سیال، افت فشار، شرایط کاری و نیاز حرارتی پروژه انجام شود.

ارقام جدول صرفاً برای تبدیل واحد هستند و به معنی توصیه ظرفیت برای یک پروژه خاص نیستند.

چرا انتخاب ظرفیت بر اساس متراژ به‌تنهایی کافی نیست؟

در تعیین ظرفیت واقعی باید عواملی مانند اقلیم، دمای طرح بیرون، نوع ساختمان، کیفیت عایق، ارتفاع، تعداد و نوع مصرف‌کننده‌ ها، آب گرم مصرفی، ساعات کار، بار فرآیندی و دمای موردنیاز سیستم بررسی شود.

برای کاربرد صنعتی، بار حرارتی فرآیند معمولاً از محاسبه صرفاً ساختمانی مهم‌تر است. به همین دلیل ظرفیت بویلر باید پس از بررسی مصرف واقعی تعیین شود.

کاربردهای دیگ آبگرم زغال سنگ سوز

این بویلر می‌تواند در پروژه‌ هایی استفاده شود که تولید آب گرم یا آب داغ مورد نیاز است و استفاده از سوخت جامد از نظر فنی و اقتصادی یا شرایط تأمین انرژی پروژه قابل توجیه باشد.

• گرمایش ساختمان‌ های صنعتی و کارگاهی
• موتورخانه‌های مرکزی
• گرمایش سالن‌ ها و فضا های بزرگ
• برخی واحد های فرآیندی
• تغذیه مدارهای گرمایشی و مبدل‌ های حرارتی
• پروژه‌ هایی که دسترسی مستمر به سوخت جامد دارند

کاربرد نهایی باید با شرایط محلی، الزامات زیست‌ محیطی، فضای موتورخانه و دسترسی به سوخت تطبیق داده شود.

مزایای دیگ آبگرم زغال سنگی

• امکان استفاده از سوخت جامد: در مناطقی که زغال‌ سنگ مناسب با دسترسی قابل قبول وجود دارد، این ویژگی می‌تواند یک مزیت عملیاتی باشد.
• تنوع ظرفیت: بویلرهای زغال‌ سنگی در ظرفیت‌ های مختلف تولید می‌شوند و می‌توان آن‌ ها را بر اساس نیاز پروژه طراحی کرد.
• قابلیت استفاده در سیستم‌ های گرمایش مرکزی: آب گرم تولیدی می‌تواند در مدار بسته گرمایشی مورد استفاده قرار گیرد.
• قابلیت طراحی متناسب با سوخت: نوع گریت، کوره، فن و مسیر دود را می‌توان متناسب با مشخصات سوخت انتخاب کرد.

محدودیت‌ ها و معایب دیگ آبگرم زغال سنگ سوز

استفاده از زغال‌ سنگ تنها زمانی انتخاب مناسبی است که محدودیت‌ها و هزینه‌ های جانبی آن نیز در طراحی دیده شوند.

• نیاز به فضای مناسب برای ذخیره سوخت
• نیاز به تخلیه و مدیریت خاکستر
• نیاز به نظافت و سرویس مسیرهای انتقال حرارت و دود
• ایجاد آلاینده‌ های ناشی از احتراق که باید متناسب با مقررات محل کنترل شوند
• نیاز به طراحی مناسب سیستم تغذیه و احتراق سوخت جامد
• نیاز به بررسی دقیق دودکش و تجهیزات کنترل ذرات و گازهای خروجی

EPA نیز تأکید می‌کند که نوع و مقدار آلاینده‌های ناشی از احتراق زغال‌سنگ به مشخصات سوخت، نوع بویلر، شرایط احتراق، بار کاری و فناوری کنترل آلایندگی وابسته است.

عوامل مؤثر بر قیمت دیگ آبگرم زغال سنگ سوز

قیمت این نوع بویلر یک عدد ثابت برای تمام پروژه‌ها نیست. ظرفیت، طراحی حرارتی، ضخامت و جنس مواد، نوع کوره، سیستم تغذیه زغال، میزان اتوماسیون، فن‌ها، دودکش، تجهیزات کنترل آلایندگی، پمپ‌ها، تابلو برق، عایق‌کاری، متعلقات و خدمات نصب می‌توانند بر قیمت نهایی اثر بگذارند.

هنگام خرید دیگ آبگرم زغال سنگ سوز به چه مواردی توجه کنیم؟

1. بار حرارتی واقعی پروژه را مشخص کنید.
2. نوع و مشخصات واقعی زغال مورد استفاده را اعلام کنید.
3. ظرفیت دیگ را بر اساس محاسبات حرارتی تعیین کنید.
4. روش تغذیه سوخت را مشخص کنید.
5. نوع گریت و سیستم احتراق را با سوخت تطبیق دهید.
6. امکان تخلیه و مدیریت خاکستر را بررسی کنید.
7. مسیر و ظرفیت دودکش را پیش از خرید بررسی کنید.
8. تجهیزات کنترل دود و ذرات را بر اساس پروژه مشخص کنید.
9. تجهیزات ایمنی و ابزار دقیق را در پیشنهاد فنی بررسی کنید.
10. خدمات نصب، راه‌اندازی، آموزش و پشتیبانی را از فروشنده استعلام کنید.

استاندارد و الزامات ایمنی دیگ آبگرم زغال سنگ سوز

در پروژه‌های صنعتی، طراحی دیگ آبگرم باید بر اساس استاندارد طراحی انتخاب‌شده و الزامات قانونی محل نصب انجام شود. ASME BPVC Section IV یکی از مراجع شناخته‌شده برای Heating Boiler ها است و الزامات مربوط به طراحی، ساخت، نصب و بازرسی در محدوده کاربرد آن را پوشش می‌دهد.

در کنار استاندارد ساخت، باید مواردی مانند حفاظت در برابر فشار بیش از حد، کنترل دما، تجهیزات اندازه‌ گیری، مسیر مناسب دود، تهویه، شرایط احتراق و دسترسی ایمن برای تعمیرات نیز در طراحی دیده شوند.

نکته مهم: صرف داشتن عنوان یک استاندارد در کاتالوگ محصول به معنی انطباق کامل یک دستگاه با تمام الزامات آن استاندارد نیست. مشخصات ساخت، مدارک فنی، بازرسی و دامنه کاربرد باید بررسی شوند.

کنترل آلایندگی در دیگ آبگرم زغال سنگ سوز

در سیستم زغال‌سنگ‌سوز، کنترل دود یک موضوع جانبی نیست و باید بخشی از طراحی اولیه باشد. میزان انتشار ذرات، SOx و NOx تحت تأثیر نوع زغال، طراحی احتراق، بار کاری و تجهیزات کنترل آلایندگی قرار دارد.

بسته به نیاز پروژه، فناوری‌های کنترل ذرات می‌توانند شامل سیکلون‌های چندمرحله‌ای، فیلترهای کیسه‌ ای، الکتروفیلتر ها یا سایر روش‌ های مناسب باشند. انتخاب تجهیزات باید بر مبنای آنالیز سوخت، دبی گاز، دمای گاز، غلظت ذرات و الزامات محیط‌ زیستی انجام شود.

تفاوت دیگ آبگرم زغال سنگ سوز با دیگ گازسوز

بنابراین انتخاب بین این دو فناوری باید بر اساس قیمت واقعی انرژی، دسترسی به سوخت، هزینه بهره‌برداری، الزامات زیست‌محیطی، نیروی انسانی و شرایط محل نصب انجام شود.

چه زمانی دیگ آبگرم زغال سنگ سوز انتخاب مناسبی است؟

این گزینه زمانی می‌تواند منطقی باشد که سوخت جامد مناسب به‌صورت پایدار در دسترس باشد، فضای کافی برای ذخیره و تغذیه سوخت وجود داشته باشد، شرایط دفع خاکستر قابل مدیریت باشد و طراحی سیستم با الزامات محیط‌ زیستی و ایمنی محل تطابق داشته باشد.

در مقابل، در پروژه‌هایی که فضای موتورخانه محدود است، اتوماسیون بالا اولویت اصلی است یا الزامات محیط‌ زیستی استفاده از زغال‌ سنگ را دشوار می‌کند، باید سایر فناوری‌ های تولید حرارت نیز با آن مقایسه شوند.

جمع‌بندی

دیگ آبگرم زغال سنگ سوز یک راهکار تولید حرارت با سوخت جامد است که برای برخی پروژه‌ های صنعتی و گرمایشی می‌تواند مناسب باشد. انتخاب صحیح آن به مراتب فراتر از تعیین یک ظرفیت اسمی است و باید بار حرارتی، نوع سوخت، طراحی کوره، سیستم تغذیه، تجهیزات انتقال حرارت، دودکش، خاکستر، کنترل آلایندگی، تجهیزات ایمنی و شرایط نصب هم‌زمان بررسی شوند.

به همین دلیل، برای خرید یا ساخت چنین دیگی بهتر است قبل از تعیین مدل نهایی، مشخصات پروژه شامل ظرفیت حرارتی، دمای رفت و برگشت، دبی آب، نوع زغال، ساعات کار، فضای نصب و شرایط دودکش مشخص شود.

برای آشنایی با مجموعه و دریافت اطلاعات مربوط به محصولات و خدمات صنعتی شرکت، می‌توانید به سایت دماوند بخار شرق مراجعه کنید.

درخواست مشاوره برای انتخاب ظرفیت

برای انتخاب ظرفیت مناسب دیگ آبگرم زغال سنگ سوز، ارسال اطلاعاتی مانند نوع کاربری، بار حرارتی موردنیاز، دمای رفت و برگشت، ساعات کار، نوع زغال و محل نصب می‌تواند مبنای دقیق‌تری برای تهیه پیشنهاد فنی باشد.

پیشنهاد عملی: قبل از استعلام قیمت، مشخصات فنی پروژه را آماده کنید تا ظرفیت و تجهیزات جانبی به‌صورت مهندسی انتخاب شوند و مقایسه پیشنهادهای سازندگان نیز دقیق‌تر باشد.
